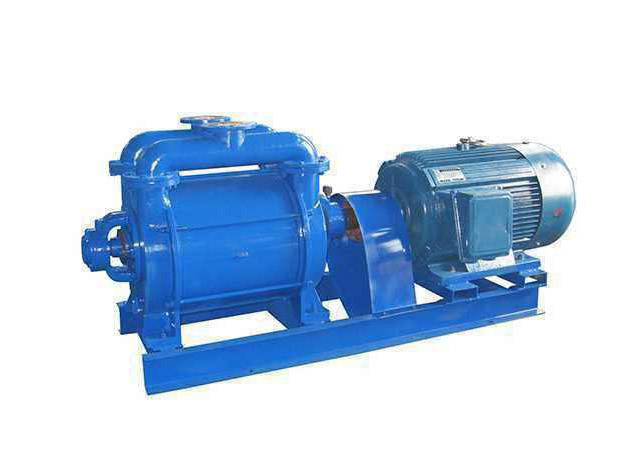

一、SK型水环式真空泵概述：

SK型水环式真空泵及压缩机是用来抽吸或压送空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭的容器中形成真空和压力，满足工艺流程要求。吸人或压送的气体允许混有少量的液体。

SK水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险，所以其应用更加广泛。 工作真空范围为-0.03---0.08MPa。

二、SK型水环式真空泵的特点：

1、SK型水环式真空泵结构紧凑、维修方便；
2、SK型水环式真空泵应用范围广泛，可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体；
3、SK型水环式真空泵主要用水作为工作介质，维护费用低；
4、SK型水环式真空泵可以在较为恶劣的环境下工作。

三、SK型水环式真空泵的型号意义：

四、SK型水环式真空泵的性能参数表：

五、SK型水环式真空泵的工作原理及结构图：

SK型水环式真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入真空泵或压缩机，然后经导气弯管排入气水分离器中，经气水分离器排气管排出。当SK型水环式真空泵作为压缩机用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去，而水则留在气水分离器中，为使气水分离器的水位保持一定而装有自动溢水开关，当水位高于所要求水位时，溢水开关打开，水从溢水管溢出，当水位低于要求水位时，溢水开关关闭，气水分离器中水位上升，达到所要求水位。真空泵或压缩机内的工作水是由气水分离器供给(也可用自来水)的，供水量的大小，由供水管上的阀门来调整。

　　SK型水环式真空泵气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器只有溢水管。压送气体时，吸气口为常压(也可为真空状态)，排气口压力高于一个大气压；为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

七、SK型水环式真空泵汽水分离器的安装尺寸图：

1、气水分离器根据外形图安装在地基上。
2、若有必要改变安装位置时，应注意分离器与泵的连接管路不得过长，转弯不得过急，否则气水混合物在管路中流动损失必将增加，增大了排气阻力，会因此降低流量和真空度，增加功率消耗。
3、气水分离器的进气口法兰与泵排气口法兰之间由弯管连接。
