真空泵

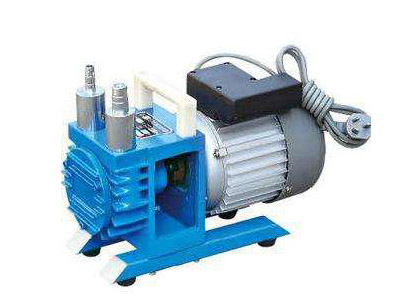

WX型无油真空泵

我要询价

产品概述
性能参数

详细信息

一、WX型无油真空泵概述：

WX型真空泵系无油真空泵，是一种获得真空设备之一。WX型无油真空泵的极限真空为6×10-2Mpa（本公司生产销售的WX型无油旋片式真空泵真空度可达7.5×10-2Mpa）。它具有结构简单、操作容易、维护方便、不会污染环境等优点。是一种使用范围非常广泛的机械真空泵。与一般油润滑的真空泵相比，无油真空泵的使用范围更广泛，应用于各种物品的吸收和输送，自动机械的物料供给设备。

二、WX型无油真空泵系列旋片式真空泵的用途：

无油真空泵可具体应用于下列各项工作中：
1、自动包装线上的真空吸拉列开装、装料。
2、印刷机械上的纸张真空吸送。
3、各种液体注入瓶内的高效率真空灌装。
4、各种塑料制品的真空吸塑成形。
5、物体表面在真空状态下的气密性试验。
6、纸箱及瓶类物品的标签真空吸送粘帖。
7、真空吸引固定下的照相制版。
8、真空状态下的利用压力差引导气体分析。
9、各种医药机械自动线上的配套使用。
10、加工上的非磁性零件夹用的真空吸盘夹具。
11、各种容器在真空状态下的检漏试验。
12、食品加工机械上的应用。
13、中西药厂真空蒸馏干燥。
14、医院手术室的真空吸引。
15、院校、研究所、厂矿实验室气体分析，理化实验。
16、各种医疗仪器的配套使用等。

三、WX型无油真空泵的原理：

WX型无油真空泵的工作原理和一般容积泵相同，由定子、转子、旋片、缸体、电机等主要零件组成。带有旋片的转子，偏心地安装在定缸内，当转子高速旋转时，转子槽内四个径向滑动旋片将泵腔分隔成四个工作室，由于离心力作用，旋片紧贴在缸壁，把定子进排出口分离开来，周而复始运转，进行变容，将吸入气体，从排气口排出，从而达到抽气目的。

四、WX型无油真空泵的特点：

1、由于WX型无油真空泵不存在油蒸汽，因些，当其使用时，工作环境和被处理的产品不会被油污染，是一种使用在严格要求无油蒸汽的工业中最理想的真空设备。
2、无油真空泵不需要油润滑的真空泵相比，经常性的维护和保养可大减少，不必为缺少真空油，给维修带来诸多不便和烦恼。
3、 WX型无油真空泵采用电机直接连接，结构紧凑，重量轻，外型尺寸小于其它类型泵。
4、 WX型无油真空泵应用多叶片高速转动，避免了吸气各排气中的脉冲波动。
5、 WX型无油真空泵可以敞开大气连续运转。

五、WX型无油真空泵的型号意义：

六、WX型无油真空泵性能参数表：

参数/型号	WX-0.5	WX-1	WX-2	WX-4	WX-8
抽气速率(L/s)	0.5	1	2	4	8
极限压力（MPa）	≤7.5×10-2	≤7.5×10-2	≤7.5×10-2	≤7.5×10-2	≤7.5×10-2
转速（r/min)	1400	1400	1400	1400	1400
电机功率（kw)	0.12	0.25	0.37	0.55	0.75
电源电压（V)	220	220/380	220/380	380	380
进气口口径（mm）	12	12	12	30	30
外形尺寸（mm)	240×120×210	320×160×240	440×160×240	510×190×330	540×190×330
毛重/净重（Kg）	11/10	14/13	16/15	28/23	36/30

七、WX型无油真空泵的安装和使用：

1、应具有充分良好的通风条件及低于40℃的环境温度。　　
2、无灰尘及脏物的清洁场所。　　
3、无水、油等液体会降落到泵上。　　
4、不直接暴露在阳光里。　　
5、有足够的周围空间能便于泵的检查，维护和装拆。　　
6、WX型无油真空泵必须安装在平坦的平面上。　　
7、最好将WX型无油真空泵放在类似混凝土坚硬的地基上安装，如果没有条件，也可将泵牢固地安装在钢制或木制的机架上。　　
8、必须确保WX型无油真空泵不因基础不牢固而引起震动。　　
9、与WX型无油真空泵连接管道不宜过长和小于泵进口径，影响抽速，同是注意检查真空连接管道有否漏气。　　
10、接电线时，应注意电机铭牌上的规定接线要求。三相电泵要注意电机旋转方向应与泵上的标示箭头方向一致。
11、在长时间的连续工作以后，泵温会有较大的上升，这是正常的，不必担心WX型无油真空泵的寿命。

WX型无油真空泵的选型须知：

一、请提供以下详细数据：①无油真空泵的产品名称与型号②无油真空泵的真空度要求单位PA或MPA③无油真空泵抽速要求单位L/S或M3/MIN④无油真空泵的使用与否和工作条件⑤无油真空泵的电机功率（KW）⑥无油真空泵的转速（r/min）⑦无油真空泵的电压〔V〕⑧无油真空泵的进出口口径⑨无油真空泵是否带附件，以便我们的为您正确选型。

二、若已经由设计单位选定我公司的无油真空泵的产品型号，请按无油真空泵型号直接向公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。

WX型无油真空泵性能参数表：

参数/型号	WX-0.5	WX-1	WX-2	WX-4	WX-8
抽气速率(L/s)	0.5	1	2	4	8
极限压力（MPa）	≤7.5×10-2	≤7.5×10-2	≤7.5×10-2	≤7.5×10-2	≤7.5×10-2
转速（r/min)	1400	1400	1400	1400	1400
电机功率（kw)	0.12	0.25	0.37	0.55	0.75
电源电压（V)	220	220/380	220/380	380	380
进气口口径（mm）	12	12	12	30	30
外形尺寸（mm)	240×120×210	320×160×240	440×160×240	510×190×330	540×190×330
毛重/净重（Kg）	11/10	14/13	16/15	28/23	36/30

无油真空泵可具体应用于下列各项工作中：

1、自动包装线上的真空吸拉列开装、装料。

2、印刷机械上的纸张真空吸送。

3、各种液体注入瓶内的高效率真空灌装。

4、各种塑料制品的真空吸塑成形。

5、物体表面在真空状态下的气密性试验。

6、纸箱及瓶类物品的标签真空吸送粘帖。

7、真空吸引固定下的照相制版。

8、真空状态下的利用压力差引导气体分析。

9、各种医药机械自动线上的配套使用。

10、加工上的非磁性零件夹用的真空吸盘夹具。

11、各种容器在真空状态下的检漏试验。

12、食品加工机械上的应用。

13、中西药厂真空蒸馏干燥。

14、医院手术室的真空吸引。

15、院校、研究所、厂矿实验室气体分析，理化实验。

16、各种医疗仪器的配套使用等。
