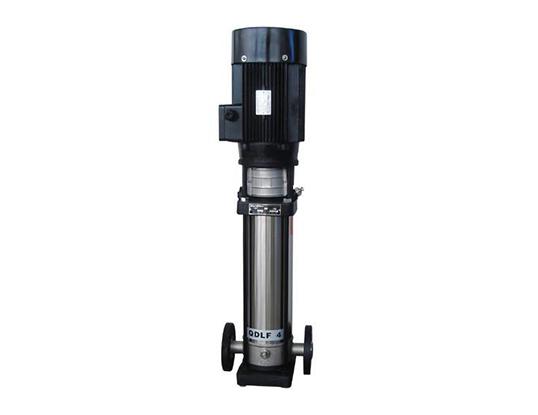

QDLF立式多级不锈钢离心泵

我要询价

产品概述
性能参数

详细信息

一、QDLF立式不锈钢多级离心泵产品概述：

QDLF立式不锈钢多级离心泵是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围， QDL 适用于无腐蚀性液体， QDLF立式不锈钢多级离心泵适用于轻度腐蚀性液体。
QDLF立式不锈钢多级离心泵主要零部件如叶轮、导流器、泵轴、外圆筒用不锈钢制造，QDL（N）系列所有过流部件均为不锈钢制造，具有良好的耐腐蚀性能，采用硬质合金轴承及机械密封，刚性联轴器传动，具有体积小、重量轻、抗腐蚀、振动小、噪音低、占地面积小、使用寿命长，外形美观等特点，特别是高效、节能等优点。

二、QDLF立式不锈钢多级离心泵型号意义：

三、QDLF立式不锈钢多级离心泵的工作条件：

稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液体温度：常温型-15℃至+70℃热水型＋70℃至120℃
高环境温度：+40℃
海拔：高1000m

四、QDLF立式不锈钢多级离心泵应用范围：

普通型适合于液体传输，冷热清洁水、软化水的循环和增压。QDLF立式不锈钢多级离心泵亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体，但液体允许温度需要降低。

五、QDLF立式不锈钢多级离心泵典型应用：

供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
灌溉：农田灌溉、喷灌、滴灌。

电机：

电机为全封闭，风冷式二极标准电机。
防护等级：IP55
绝缘等级：F
小进口压力NPSH：
如果QDLF立式不锈钢多级离心泵的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一小压力，大吸程H[m]可按下式计算： H=Pb×10.2-NPSH-Hf-Hv-Hs

式中：Pb=大气压力[bar](大气压力可设定为1bar)，在闭式系统中，Pb为系统压力[bar].NPSH=净正吸头[m]（可从NPSH曲线上泵可能的大流量处读取）。Hf=入口的管路损失[m]。Hv=蒸汽压力[m]。Hs=安全余量=小0.5m水头。如果计算所得H为正值，QDLF立式不锈钢多级离心泵可在大吸程情况下运行如果计算所得H为负值，必须有一小进口压力H的水头。
并联运行：
将多台QDLF立式不锈钢多级离心泵并联取代一台大泵可能更具优越性
在变流量系统中，适应系统所需工作点。
增加供水可能性，因为QDLF立式不锈钢多级离心泵出故障时，仅影响系统的部分流量。

六、QDLF立式不锈钢多级离心泵使用条件：

1、介质温度：-15℃~+120℃。 2、大环境温度：+40℃。 3、大环境压力：10bar。 4、大进口压力受大环境压力限制。 5、当输送介质的密度或粘度大于水，需考虑配用较大功率的电机。四、输送介质 1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。 2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。 3、立式不锈钢多级泵泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。五、电机选用电机为全封闭、风冷式二极标准电机防护等级：IP55 绝缘等级：F 标准电压（50Hz）：单相 220V，三相 220V/380V

QDLF立式不锈钢多级离心泵典型应用：

QDL2/QDLF2不锈钢多级离心泵性能参数表
型号	配用电机 (kW)	Q m3/h	1	1.2	1.6	2	2.4	2.8	3.2	3.5
QDL2-20	0.37	H (m)	18	17	16	15	13	12	10	8
QDL2-30	0.37		27	26	24	22	20	18	15	12
QDL2-40	0.55		36	35	33	30	26	24	20	16
QDL2-50	0.55		45	43	40	37	33	30	24	20
QDL2-60	0.75		53	52	50	45	40	36	30	24
QDL2-70	0.75		63	61	57	52	47	41	35	28
QDL2-90	1.1		80	78	73	67	61	54	45	37
QDL2-110	1.1		98	95	89	82	73	64	54	44
QDL2-130	1.5		116	114	106	98	89	78	65	52
QDL2-150	1.5		134	130	123	112	10	90	73	60
QDL2-180	2.2		161	157	148	136	121	108	91	76
QDL2-220	2.2		197	192	180	165	148	130	110	90
QDL2-260	3		232	228	214	198	179	158	130	110

QDL4/QDLF4不锈钢多级离心泵性能参数表
型号	配用电机 (kW)	Q m3/h	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0
QDL4-20	0.37	H (m)	19	18	17	15	13	10	8	6
QDL4-30	0.55		28	27	26	24	20	18	13	10
QDL4-40	0.75		38	36	34	32	27	24	19	13
QDL4-50	1.1		47	45	43	40	34	31	23	17
QDL4-60	1.1		56	54	52	48	41	37	28	20
QDL4-80/7	1.5		66	63	61	56	48	43	33	24
QDL4-80	1.5		74	72	70	64	55	50	38	27
QDL4-100	2.2		96	90	87	81	71	62	48	34
QDL4-120	2.2		114	108	104	95	85	75	58	41
QDL4-160/14	3.0		136	126	122	112	101	89	68	48
QDL4-160	3.0		152	144	140	129	115	101	78	55
QDL4-190	4.0		183	171	168	153	137	122	93	67
QDL4-220	4.0		211	200	192	178	160	138	108	79

QDL8/QDLF8不锈钢多级离心泵性能参数表
型号	配用电机 (kW)	Q m3/h	5	6	7	8	9	10	11	12
QDL8-20	0.75	H (m)	21	20	19	18	17	16	15	14
QDL8-30	1.1		31	30	29	28	26	24	23	20
QDL8-40	1.5		41	40	39	37	35	32	30	27
QDL8-50	2.2		52	50	48	46	44	41	37	34
QDL8-60	2.2		62	60	58	55	53	49	45	41
QDL8-80	3.0		83	80	78	74	70	65	60	54
QDL8-100	4.0		104	100	97	92	88	80	75	68
QDL8-120	4.0		125	120	116	110	105	97	90	81
QDL8-140	5.5		146	140	136	129	123	113	105	95
QDL8-160	5.5		166	160	155	147	140	130	120	108
QDL8-180	7.5		187	180	175	166	158	146	135	122
QDL8-200	7.5		208	200	194	185	175	162	150	135

QDL16/QDLF16不锈钢多级离心泵性能参数表
型号	配用电机 (kW)	Q m3/h	8	10	12	14	16	18	20	22
QDL16-30/2	2.2	H (m)	28	27	26	25	23	21	19	17
QDL16-30	3.0		42	41	39	37	35	32	29	26
QDL16-40	4.0		56	54	52	50	47	44	38	34
QDL16-50	5.5		69	68	65	62	59	54	48	43
QDL16-60	5.5		83	81	78	75	70	64	58	52
QDL16-70	7.5		97	95	92	87	82	75	68	61
QDL16-80	7.5		111	108	105	100	94	86	77	70
QDL16-100	11		139	136	131	125	118	108	97	87
QDL16-120	11		167	163	157	150	141	129	116	105
QDL16-140	15		194	190	184	175	165	151	136	122
QDL16-160	15		222	217	210	200	189	173	155	140
