排污泵

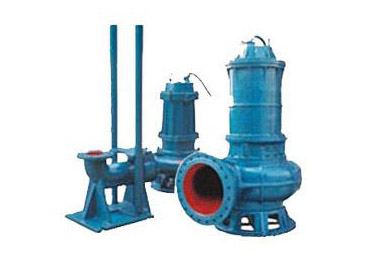

WQ型无堵塞潜水排污泵

我要询价

产品概述
性能参数

详细信息

产品概述

WQ型无堵塞潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

产品特点：

1．采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。

2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

4．该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5．可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性

6．浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

7．WQ系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。

8．能够在全扬程内使用，而保证电机不会过载。

9．有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

WQ型无堵塞潜水排污泵运用方法及留神事项

1.QW(WQ)型潜水式无阻塞排污泵运用前应仔细检?电缆有否损坏，紧固件是不是松动或掉落，泵在运送、存放、设备过程中有无变形或损坏。

2.用500V兆欧表丈量电泵电动机一样和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行单调处置，单调处置的温度不允许跨越120℃。

3.该系列排污泵的设备有固定式和移动式两种。当选用固定式主动设备时，应将链索别离穿进(违背泵出水口，其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑，直到主动耦合到位。当选用移动式设备时，先将软管套好，用链索穿进两个吊环上下起吊电泵，留神切不能将电缆当作绳子运用，避免发作危险。

4.QW(WQ)型潜水式无阻塞排污泵接通后的旋转方向从进水口看为逆时针翻滚，假设电泵回转，只需将电缆线中的任何二根线对调一下接线方位即可。

5.QW(WQ)型潜水式无阻塞排污泵的机壳地线有必要严厉按有关规程接妥，为了保证运用时人身安全，在电泵作业时，阻止在邻近设备、人下水做?~或移动，以防万一电泵漏电而发作意外事故。

6.QW(WQ)型潜水式无阻塞排污泵在无分外状况有必要装备全主动水泵控制柜，切勿直接挂电网或运用闸刀开关来接通电源，保证电泵正常作业。

7.不得将电泵长时间处于低扬程状况下作业（通常运用扬程不得低于额定扬程的60%)，最好能控制在建议运用扬程计划以内，以防电泵因超载而烧坏电机。

8.无自循环冷却设备的泵阻止全体露出水面长时间作业，以防电泵过热损坏。

WQ型无堵塞潜水排污泵设备、作业与保护

● 设备、搬运电泵时阻止永利提拉电缆，避免构成电缆内线开裂、接头脱线等致使泵无法正常作业，乃至焚毁电机；

● 设备时请使电泵电缆接地线正确牢靠接地。电泵作业时，阻止人畜接近作业水域或触摸电泵，为了削减触电危险，只能与恰当的接地插座联接；

● 阻止过载作业；

● 与泵所配用的电缆不能小于电泵电缆面积的1.2倍；

● 设备时，电泵有必要紧固，但不能使电缆受力，或随电泵建议连续时一块旋转；

● 作业时发现泵不出水时，应查看电泵是不是回转，或电泵出水口处的止回阀以内空气没有排净；

● 守时查看电泵电动机相间或相对地间绝缘电阻，其值应不低于2MΩ，否则应拆机修补；

● 电泵在规矩的作业条件下，正常作业半年后，应查看油室密封状况，如油室中的油呈乳化状或有水堆积出来，应及时替换10#机油和机械密封件；

● 电泵正常作业一年后，应进行一次大修，替换已磨损的易损件，并查看紧固件的状况，一起应抵偿替换光滑脂，保证电泵在作业过程中的超卓光滑；

● 电泵如不用时，请清洗洁净，擦干水珠。

WQ型无堵塞潜水排污泵修补与保护

1．电泵应有专人处置与运用，并守时查看电泵绕组与机壳之间的绝缘电阻是不是正常。

2．每次运用分外是用于较稠较粘的浆液后，应将电泵放入清水中作业数分钟，避免泵内留下堆积物，保证电泵的清洗。

3．电泵如长时间不用时应将电泵从水中取出，不要长时间浸泡在水中，以削减电机定子绕组受潮的机遇，添加电泵的运用寿数。

4．在惯例状况下泵每运用3 00～5 00小时后应加注或替换油室中机油(10～30号机油)，使机械密封坚持超卓的光滑状况，前进机械密封的运用寿数。

5．电泵拆开、修补后，机壳组件有必要经0．2MPa气密实验查看，以保证电机密封牢靠。

6．叶轮和泵体之间的密封环具有密封功用，如密封损坏将直接影响到泵的功用，必要时应替换。

WQ型无堵塞潜水排污泵性能参数

序号	型号	口径 mm	流量 m3/h	扬程 m	功率 KW	转速 r/min	效率 %
1	25 WQ 8-22-1.1	25	8	22	1.1	2900	38.5
2	32 WQ 12-15-1.1	32	12	15	1.1	2900	40
3	40 WQ 15-15-1.5	40	15	15	1.5	2900	45.1
4	40 WQ 15-30-2.2	40	15	30	2.2	2900	48
5	50 WQ 20-7-0.75	50	20	7	0.75	2900	54
6	50 WQ 10-10-0.75	50	10	10	0.75	2900	56
7	50 WQ 20-15-1.5	50	20	15	1.5	2900	55
8	50 WQ 15-25-2.2	50	15	25	2.2	2900	56
9	50 WQ 25-20-2.2	50	25	20	2.2	2900	56
10	50 WQ 18-30-3	50	18	30	3	2900	58
11	50 WQ 25-32-5.5	50	25	32	5.5	2900	53
12	50 WQ 20-40-7.5	50	20	40	7.5	2900	55
13	65 WQ 25-15-2.2	65	25	15	2.2	2900	52
14	65 WQ 37-13-3	65	37	13	3	2900	55
15	65 WQ 25-30-4	65	25	30	4	2900	58
16	65 WQ 30-40-7.5	65	30	40	7.5	2900	56
17	65 WQ 35-50-11	65	35	50	11	2900	60
18	65 WQ 35-60-15	65	35	60	15	2900	63
19	80 WQ 40-7-2.2	80	40	7	2.2	1450	52
20	80 WQ 43-13-3	80	43	13	3	2900	50
21	80 WQ 40-15-4	80	40	15	4	2900	57
22	80 WQ 65-25-7.5	80	65	25	7.5	2900	56
23	100 WQ 80-10-4	100	80	10	4	1450	62
24	100 WQ 110-10-5.5	100	110	10	5.5	1450	66
25	100 WQ 100-15-7.5	100	100	15	7.5	1450	67
26	100 WQ 80-20-7.5	100	80	20	7.5	1450	68
27	100 WQ 100-25-11	100	100	25	11	1450	65
28	100 WQ 100-30-15	100	100	30	15	1450	66
29	100 WQ100-35-18.5	100	100	35	18.5	1450	65
30	125 WQ 100-15-11	125	100	15	11	1450	62
31	125 WQ 130-20-15	125	130	20	15	1450	63
32	150 WQ 145-9-7.5	150	145	9	7.5	1450	63
33	150 WQ 180-15-15	150	180	15	15	1450	65
34	150 WQ 180-20-18.5	150	180	20	18.5	1450	75
35	150 WQ 180-25-22	150	180	25	22	1450	76
36	150 WQ 130-30-22	150	130	30	22	1450	75
37	150 WQ 180-30-30	150	180	30	30	1450	73
38	150 WQ 200-30-37	150	200	30	37	1450	70
39	150 WQ 160-45-37	150	160	37	37	1450	70
40	200 WQ 300-7-11	200	300	7	11	980	73
41	200 WQ 250-11-15	200	250	11	15	980	74
42	200 WQ 250-15-18.5	200	250	15	18.5	1450	72
43	200 WQ 400-10-22	200	400	10	22	1450	76
44	200 WQ 400-13-30	200	400	13	30	1450	73
45	200 WQ 300-15-22	200	300	15	22	1450	73
46	200 WQ 250-22-30	200	250	22	30	1450	71
47	200 WQ 350-25-37	200	350	25	37	1450	75
48	200 WQ 400-30-55	200	400	30	55	1450	70
49	250 WQ 600-9-30	250	600	9	30	980	74
50	250 WQ 600-12-37	250	600	12	37	1450	78
51	250 WQ 600-15-55	250	600	15	55	1450	75
52	250 WQ 600-20-55	250	600	20	55	1450	73
53	300 WQ 500-15-45	300	500	15	45	980	70
54	300 WQ 800-15-55	300	800	15	55	980	73
55	300 WQ 600-20-55	300	600	20	55	980	75
56	300 WQ 800-20-75	300	800	20	75	980	78
57	300 WQ 950-20-90	300	950	20	90	980	80
58	300 WQ 1000-25-110	300	1000	25	110	980	82
59	350 WQ 1100-10-55	350	1100	10	55	980	84.5
60	350 WQ 1500-15-90	350	1500	15	90	980	82.5
61	350 WQ 1200-18-90	350	1200	18	90	980	83.1
62	350 WQ 1100-28-132	350	1100	28	132	740	83.2
63	350 WQ 1000-36-160	350	1000	36	160	740	78.5
64	400 WQ 2000-15-132	400	2000	15	132	740	85.5
65	400 WQ 1700-22-160	400	1700	22	160	740	82.1
66	400 WQ 1500-26-160	400	1500	26	160	740	83.5
67	400 WQ 1700-30-200	400	1700	30	200	740	83.5
68	400 WQ 1800-32-250	400	1800	32	250	740	82.1
69	500 WQ 2500-10-110	500	2500	10	110	740	82
70	500 WQ 2600-15-160	500	2600	15	160	740	83
71	500 WQ 2400-22-220	500	2400	22	220	740	84
72	500 WQ 2600-24-250	500	2600	24	250	740	82

适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。
