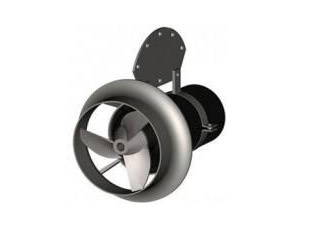

QJB型潜水拌和机产品

我要询价

产品概述
性能参数

详细信息

■ QJB型潜水拌和机产品概述：

QJB型潜水拌和机可分为混合拌和和低速推流两大系列。
混合系列拌和机适用于污水处理厂和工业流程中拌和含有悬浮物的液体；
低速推流系列拌和机适用于工业和城市污水处理厂曝气池，其发生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创立水流等。

■ QJB型潜水拌和机适应规模：

QJB型潜水拌和机在下列条件下应能正常接连运转：
1、最高介质温度不超越40℃；
2、介质的PH值在5～9之间；
3、液体密度不超越1150kg/m3；
4、长时间潜水运转，潜水深度一般不超越20m。
警告！
潜水拌和机有必要彻底潜入水中作业，不能在易燃易爆和强腐蚀性的环境中作业！

■ QJB型潜水拌和机类型含义：

■ QJB型潜水拌和机性能特色：

1、潜水拌和机结构紧凑、操作维护简略、设备检修便利、运用寿命长。
2、叶轮具有最佳的水力规划结构，作业效率高，后掠式叶片具有自洁功用可防杂物环绕、阻塞。
3、与曝气体系混合运用可使能耗大幅度下降，充氧量明显提高，有用避免堆积。
4、电机绕组绝缘等级为F级，防护等级为IP68,选用进口轴承和独有专利的电机防凝露设备，使电机的作业愈加安全可靠。
5、两道机械密封，材质为碳化钨－碳化钨。
6、依据工艺要求，直联式潜水拌和可配用导流罩。
7、潜水拌和机的不锈钢、碳钢精铸焊接叶桨，经优化规划叶片呈后掠式，效率高，具有自洁功用。
8、内部设有走漏传感器和定子绕组超温维护报警设备。

■ QJB型潜水拌和机结构图：

■ QJB型潜水拌和机结构特色：

　　混合拌和系列产品选用多极电机，选用直联式结构，能耗低，效率高；叶轮经过精铸或冲压成型，精度高，推力大，外型美观流通，结构紧凑。
　　低速推流系列产品选用摆线针轮减速机，装备功率小，转速低，叶轮直径大，效劳面积广。叶轮由聚胺脂资料和铝合金铸成，强度高，耐腐蚀性强，除了具有拌和的功用外还能外还兼有推流和创立水流的作用。
　　潜水拌和机的电机绕组为F级绝缘，防护等级为IP68。在污水厂的曝气体系中合作运用，可使体系能耗大大下降，且充氧量明显提高，能有用的避免堆积。依据工艺要求，直联式潜水拌和可配用导流罩。

■ QJB型潜水拌和机用处：

QJB型潜水拌和机首要应用在市政和工业污水处理过程中的混合、拌和和环流，也可用于景观水环境的维护，经过叶轮旋转运动到达创立水流的作用，改进水体质量，添加水中含氧量，有用阻挠悬浮物的堆积。工艺和工业流程需求坚持固、液二相或固、液、气三相介质均匀混合反响的场所。

■ QJB型潜水拌和机性能参数：

搅拌机在额定电压380V，频率为50Hz,绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。

搅拌机型号		额定功率	额定电流	叶轮直径	叶轮轮速(r/min)	重量(kg)
搅拌机型号		(kw)	(A)	(mm)	叶轮轮速(r/min)	重量(kg)
铸件式搅拌机	QJBO.85/8-260/3-740C/S	0.85	3.2	260	740	65
	QJB1.5/6-260/3-980 C/S	1.5	4	260	980	65
	QJB2.2/8-320/3-740 C/S	2.2	5.9	320	740	110
	QJB4/6-320/3-960 C/S	4	10.3	320	960	115
	QJB5.5/8-640/3-232 C/S	5.5	13.5	640	232	184
	QJB7.5/6-640/3-303 C/S	7.5	17.5	640	303	229
	QJB11/6-790/3-303 C/S	11	25.4	790	303	389
	QJB15/6-790/3-368 C/S	15	34.5	790	368	389

■ QJB型潜水拌和机流速图：

以上流速场是在清水中，鸿沟水流速度为V=0.1m/s工况下。

■ QJB型潜水拌和机选型参阅：

潜水拌和机的选型是项比较复杂的作业，选型方案的正确与否直接影响到设备的正常运用，作为选型的准则就是耍让拌和机在适台的容积里发挥充沛的拌和功用，这个规范一般可用流速来断定，依据污水处理厂的不同工艺要求，拌和机选型的最佳流速应确保在0.15—0.3m/s之间，假如低于0.15m/s的流速则达不到推流拌和的作用，假如超越0.3m/s的流速则会影响工艺教果且形成浪费。
　　所以在选型前，首先要断定潜水拌和机运用在什么场所，如污水池，污泥池仍是生化池；其次是介质的参教，如：悬浮物含量、温度、PH值等：还有水池的形状、水深乃至设备方法等都将对选型发生影响，一起还应考虑到节能要素，由于这将会影响到用户往后的运转本钱。可参阅下面的常水拌和机流场图。为了满意在不同的环境下都能到达最佳的拌和功用，咱们为用户供给了多种类型的潜水拌和机，一起可供给选型效劳。

■ QJB型潜水拌和机运转方式：

　　潜水拌和机的设备定位对其揽拌作用有很大的影响，为了到达事半功倍的运转作用，咱们主张用户按专业规划人员的要求去做，要充沛专虑到水池的形状，进出水的方位以及拌和机的水流反射到构筑物而引起的涡流等情况，尽量削减短路循环和死角的发生，避免与池壁的撞击而下降流速。参照下面的运转方式图，可帮助您合理挑选拌和机和设备方式。

搅拌机在额定电压380V，频率为50Hz,绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。

搅拌机型号		额定功率	额定电流	叶轮直径	叶轮轮速(r/min)	重量(kg)
搅拌机型号		(kw)	(A)	(mm)	叶轮轮速(r/min)	重量(kg)
铸件式搅拌机	QJBO.85/8-260/3-740C/S	0.85	3.2	260	740	65
	QJB1.5/6-260/3-980 C/S	1.5	4	260	980	65
	QJB2.2/8-320/3-740 C/S	2.2	5.9	320	740	110
	QJB4/6-320/3-960 C/S	4	10.3	320	960	115
	QJB5.5/8-640/3-232 C/S	5.5	13.5	640	232	184
	QJB7.5/6-640/3-303 C/S	7.5	17.5	640	303	229
	QJB11/6-790/3-303 C/S	11	25.4	790	303	389
	QJB15/6-790/3-368 C/S	15	34.5	790	368	389
