IHF型氟塑料离心泵

氟塑料泵，本产品广泛适用于：化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、化成箔等行业。适用温度：-20°C至120°C。

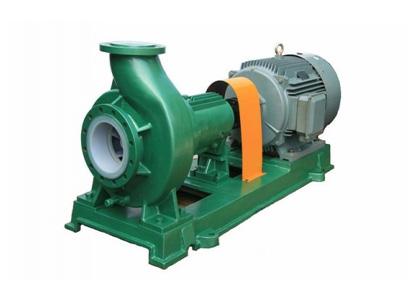

IHF氟塑料离心泵

一、氟塑料离心泵概述：
IHF型氟塑料离心泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

二、氟塑料离心泵机械密封的选择：
　 IHF型氟塑料离心泵采用目前最为先进的外装式四氟波纹管机械密封，其特点是能补偿泵轴的径向跳动，单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护，延长了机封使用寿命；对于输送含杂质颗粒腐蚀性介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，强碱与氢氟酸等特殊腐蚀性介质配用无压烧结碳化硅密封；用户选型时需考虑到介质中的固体含量及介质特殊腐蚀性.

三、氟塑料离心泵用途：
IHF型氟塑料离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的一致认可，目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺（目前国内大部分离子膜烧碱项目用泵均选用我公司产品）、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。

表一（n=2900r/min）型号表：

型号	流量	扬程	效率	汽蚀余量	进口*出口	转速	电机功率	整机质量
	m³	m	%	m	mm	r/min	kw	kg
IHF25-20-125	2	20.5	25	2.5	25×20	2900	1.1	70
	*3.6	20	32
	5.5	18	46
IHF25-20-250	2	80	12	2.5	25×20	2900	7.5	225
	*3.6	80	18
	5.5	78	26
IHF32-20-125	2	20.5	25	2.5	32×20	2900	1.1	70
	*3.6	20	32
	5.5	18	46
IHF40-25-125	4	21	33	3	40×25	2900	1.5	75
	6.3	20	36
	8	18	38
IHF40-25-160	*6.3	32	30	3	40×25	2900	3	124
	8	32	31
	10	30	32
IHF40-25-200	*6.3	50	20	3	40×25	2900	5.5	170
	8	50	23
	10	48	30
IHF40-32-250	*6.3	80	20	5	40×32	2900	11	255
	8	80	24
	12	78	34
IHF50-32-125	7	22	47	3.2	50×32	2900	2.2	110
	*12.5	20	52
	15	16	50
IHF50-32-160	7	33	35	3.2	50×32	2900	4	135
	*12.5	32	47
	15	30	47
IHF50-32-200	7	51	28	3.2	50×32	2900	7.5	180
	*12.5	50	40
	15	49	48
IHF50-32-250	7	80	21	5	50×32	2900	11	255
	*12.5	80	34
	15	77	38
IHF65-50-125	15	22	46	3.5	65×50	2900	3	135
	*25	20	61
	35	16	67
IHF65-50-160	15	33	45	3.5	65×50	2900	5.5	155
	*25	32	56
	35	30	65
IHF65-40-200	15	52	35	3.5	65×50	2900	11	210
	*25	50	51
	35	46	48
IHF65-40-250	15	82	33	3.5	65×50	2900	18.5	360
	*25	80	48
	35	72	50
IHF80-65-125	35	22	52	4	80×65	2900	5.5	195
	*50	20	65
	60	18	70
IHF80-65-160	35	33	60	4	80×65	2900	11	228
	*50	32	64
	60	27	53
IHF80-50-200	35	52	55	4	80×50	2900	15	250
	*50	50	63
	60	45	55
IHF80-50-250	35	82	48	4.5	80×50	2900	30	480
	*50	80	56
	60	72	50
IHF100-80-125	65	22	62	4.5	100×80	2900	11	245
	*100	20	65
	120	17	68
IHF100-80-160	65	35	65	5	100×80	2900	15	250
	*100	32	70
	110	26	65
IHF100-65-200	65	51	62	5	100×65	2900	30	480
	*100	50	68
	120	43	56
IHF100-65-250	65	82	60	5	100×65	2900	45	550
	*100	80	65
	120	65	70
IHF125-80-160	100	38	57	5	125×80	2900	30	460
	*160	32	64
	180	26	52
IHF125-100-200	120	55	63	6	125×100	2900	55	660
	*200	50	65
	220	45	62
IHF125-100-250	120	86	54	6	125×100	2900	75	850
	*200	80	68
	210	65	61

注：1、*为标准规格;尽量选用与本表相同或相近的参数，若不在此表范围内，本厂通过改进叶轮来实现.

2、使用工况点流量过小时出口应接回流管.

表二（n=1450r/min）型号表：

型号	流量	扬程	效率	汽蚀余量	进口*出口	转速	电机功率
	m³	m	%	m	mm	r/min	kw
IHF40-32-250	*3	20	15	5	40×32	1450	1.5
	4	20	20
	6	19.5	30
IHF50-32-125	3.5	4.5	40	3.2	50×32	1450	0.55
	*6.3	5	45
	7.5	4	42
IHF50-32-160	3.5	9	30	3.2	50×32	1450	0.55
	*6.3	8	40
	7.5	7.5	40
IHF50-32-200	3.5	12.8	22	3.2	50×32	1450	1.1
	*6.3	12.5	33
	7.5	12.3	40
IHF50-32-250	3.5	20	15	5	50×32	1450	1.5
	*6.3	20	30
	7.5	19.3	32
IHF65-50-125	7.5	3.8	40	3.5	65×50	1450	0.55
	*12.5	5	55
	17.5	4	61
IHF65-50-160	7.5	8.8	40	3.5	65×50	1450	1.1
	*12.5	8	51
	17.5	7.5	60
IHF65-40-200	7.5	13	30	3.5	65×40	1450	1.5
	*12.5	12.5	46
	17.5	11.5	42
IHF65-40-250	7.5	20.5	28	3.5	65×40	1450	3
	*12.5	20	43
	17.5	18	45
IHF80-65-125	17.5	5.5	50	4	80×65	1450	1.1
	*25	5	64
	30	4.5	68
IHF80-65-160	17.5	8.3	58	4	80×65	1450	1.5
	*25	8	62
	30	6.8	50
IHF80-50-200	17.5	13	48	4	80×50	1450	2.2
	*25	12.5	57
	30	11.3	48
IHF80-50-250	17.5	20.5	43	4.5	80×50	1450	5.5
	*25	20	51
	30	11.3	45
IHF100-80-125	32.5	5.5	60	4.5	100×80	1450	1.5
	*50	5	64
	60	4.3	65
IHF100-80-160	32.5	8.8	62	5	100×80	1450	2.2
	*50	8	69
	55	6.5	62
IHF100-65-200	32.5	12.8	62	5	100×65	1450	5.5
	*50	12.5	68
	60	10.8	56
IHF100-65-250	32.5	20.5	60	5	100×65	1450	5.5
	*50	20	65
	60	16.3	70
IHF125-80-160	50	9.5	55	5	125×80	1450	5.5
	*80	8	62
	90	6.5	50
IHF125-100-200	60	13.8	60	6	125×100	1450	11
	*100	12.5	64
	110	11.3	60
IHF125-100-250	60	21	53	6	125×100	1450	15
	*100	20	69
	120	19	71
IHF150-125-250	120	22	60	5	150×125	1450	22
	*200	20	65
	240	18	64
IHF150-125-315	120	35	54	5	150×125	1450	45
	*200	32	63
	240	30	62
IHF150-125-400	120	55	50	5.5	150×125	1450	75
	*200	50	62
	240	47	62
IHF200-150-250	240	22	60	5.5	200×150	1450	45
	*400	20	68
	480	17	62
IHF200-150-315	240	36	55	5.5	200×150	1450	75
	*400	32	64
	480	29	63
IHF200-150-400	240	55	52	6	200×150	1450	110
	*400	50	64
	480	46	64

注：1、*为标准规格;尽量选用与本表相同或相近的参数，若不在此表范围内，本厂通过改进叶轮来实现。
2、使用工况点流量过小时出口应接回流管.
