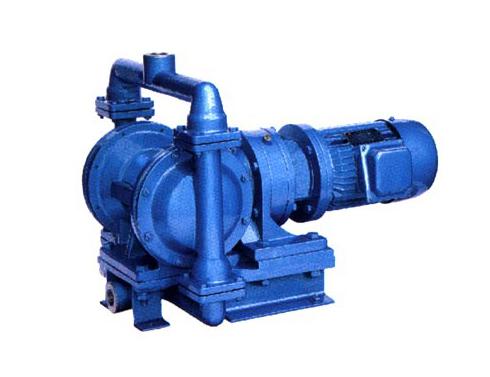

DBY-P型不锈钢电动隔膜泵

DBY型不锈钢电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力≤3kgf/cm2的场合。

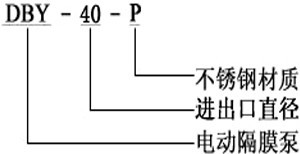

DBY-P型不锈钢电动隔膜泵型号意义：

DBY-P型不锈钢电动隔膜泵产品特点：

一、DBY-P型不锈钢电动隔膜泵不需灌引水，自吸能力达7米以上。
二、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
四、电动隔膜泵泵体介质流经部份，可根据用户要求，分为铸铁、铝合金、不锈钢、衬胶、衬氟，电机分为普通式和防爆式(B3d)两种。

DBY-P型不锈钢电动隔膜泵性能范围：

流量：0-20m3/h；扬程：30m；功率：0.37-4kw；转速：1450r/min；
口径：10-100mm；温度：-15-+150℃；自吸高度：5-7m。

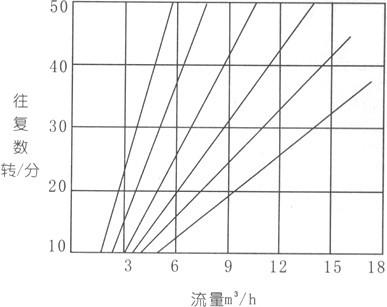

DBY-P型不锈钢电动隔膜泵性能曲线图：

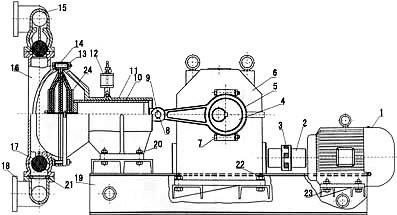

DBY-P型不锈钢电动隔膜泵结构图：

编号	名称	材质	数量	编号	名称	材质	数量
1	电机		1	16	泵体	铝合金	2
2	联轴器	HT200	2			铸铁
3	六角弹性块	氯丁橡胶	1			不锈钢
4	偏心轮	HT250	2			衬胶
5	连杆	ZG	2	17	阀球	不锈钢	4
6	减速箱		1	18	进水管	铝合金	1
7	螺栓	Q235-A	4			铸铁
8	开口销	Q235-A	2			不锈钢
9	活塞销	A3	2			衬胶
10	活塞	无缝管两端焊接	2	19	底座	HT200 槽钢	1
11	缸套	HT200	2	20	螺栓	Q235-A	8
12	油杯		2	21	阀口座	氯丁橡胶丁晴橡胶	4
13	螺栓	Q235-A	16	22	螺栓	Q235-A	4
14	隔膜	丁晴橡胶氯丁橡胶	4	23	螺栓	Q235-A	4
15	出水管	铝合金	1	24	压板	A3	4
		铸铁
		不锈钢
		衬胶

DBY-P型不锈钢电动隔膜泵膜片的选择：

DBY型不锈钢电动隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种： 1.丁晴隔膜；主要用于耐油场合。 2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。 3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。 4.食品橡胶，专用于食品饮料的输送。

DBY-P型不锈钢电动隔膜泵工作原理模拟图：

型号	流量 m3/h	吸程 m	扬程 m	出口压力 kgf/cm2	转速 r/min	电机功率kW	使用温度℃		泵进出口尺寸	重量kg
型号	流量 m3/h	吸程 m	扬程 m	出口压力 kgf/cm2	转速 r/min	电机功率kW	铸铁	不锈钢	泵进出口尺寸	重量kg
DBY-10	0.5	3	30	3	1450	0.55	90	150	3/8"丝扣	50
DBY-15	0.75	3	30	3	1450	0.55	90	150	1/2”丝扣	50
DBY-25	3.5	4	30	3	1450	1.5	90	150	1/2”丝扣	170
BBY-40	4.5	4	30	3	1450	2.2	90	150	11/2"丝扣	180
DBY-50	6.5	4.5	30	3	1450	4	90	150	50mm法兰	400
DBY-65	8	4.5	30	3	1450	4	90	150	65mm法兰	400
DBY-80	16	5	30	3	1450	5.5	90	150	80mm法兰	610
DBY-100	20	5	30	3	1450	5.5	90	150	100mm法兰	610

1、吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果浆、巧克力等。
2、吸油漆、树胶、颜料。
3、粘合剂和胶水等全部钟类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、吸各种污水。
7、吸各种乳剂和填料。
8、用DBY-P型不锈钢电动隔膜泵为油轮、驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、吸矿井、炕道、隧道、选矿、矿渣中的积水。
11、吸水泥灌浆及灰浆、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
