一、CQSG型管道磁力泵产品概述：

CQSG型磁力管道离心泵是本单位在十多年设计制造卧式磁力泵经验基础上开发的一种新型管道泵，它既具有ISG型管道离心泵的特点、又具有磁力化工泵的优点，是最新一代的无泄漏管道离心泵.

二、CQSG型管道磁力泵产品特点：

1、进行无泄漏运转，可输送易燃、易爆、剧毒及腐蚀介质；
2、材质优良，泵体、叶轮、隔离套等过流部件均采用优质不锈钢制造；
3、轴套采用高耐磨的碳化硅、碳化钨，滑动轴承采用碳石M106K，并设置了润滑油槽，有效地保证泵的使用寿命；4、立式安装，结构紧凑、占地面积小；
5、振动小，噪音低，运行特别平稳；
6、泵的绝大多数零部件与CQB系列磁力泵互换，泵的性能与CQB系列相同；流量为3.2-100m 3 /h;扬程为20-80m;功率为0.75-75Kw

三、CQSG型管道磁力泵产品意义：

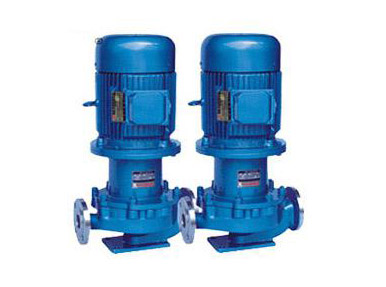

CQSG型管道磁力泵

1	泵壳	2	叶轮
5	阻隔套	6	止推环
3	密封环	4	轴承体
7	轴承	8	轴套
11	螺母	12	联接架
9	轴	10	内磁钢总成
13	外磁钢总成	14	电机

四、CQSG型管道磁力泵性能参数

型号	口径（mm）		流量（m³/h）	扬程（m）	电机功率（kW）	电压（V）	材质
型号	进口	出口	流量（m³/h）	扬程（m）	电机功率（kW）	电压（V）	材质
CQSG32-125L	32	20	3.2	20	1.1	380	不锈钢 304
CQSG32-160L	32	20	3.2	32	1.5	380
CQSG40-105L	40	25	3.2	12.5	1.1	380
CQSG40-125L	40	25	6.3	20	2.2	380
CQSG40-160L	40	25	6.3	32	3	380
CQSG40-200L	40	25	6.3	50	5.5	380
CQSG50-85L	50	32	6.3	8	1.1	380
CQSG50-105L	50	32	6.3	12.5	1.5	380
CQSG50-125L	50	32	12.5	20	3	380
CQSG50-160L	50	32	12.5	32	4	380
CQSG50-200L	50	32	12.5	50	7.5	380
CQSG50-250L	50	32	12.5	80	18.5	380
CQSG65-125L	65	50	25	20	4	380
CQSG65-160L	65	50	25	32	7.5	380
CQSG65-200L	65	40	25	50	15	380
CQSG65-250L	65	40	25	80	22	380
CQSG80-125L	80	65	50	20	7.5	380
CQSG80-160L	80	65	50	32	15	380
CQSG80-200L	80	50	50	50	22	380
CQSG80-250L	80	50	50	80	37	380
CQSG100-125L	100	80	100	20	15	380
CQSG100-160L	100	80	100	32	22	380
CQSG100-200L	100	65	100	50	37	380
CQSG100-250L	100	65	100	80	55	380
注:每个类型都可配防爆电机

型号	口径（mm）		流量（m³/h）	扬程（m）	电机功率（kW）	电压（V）	材质
型号	进口	出口	流量（m³/h）	扬程（m）	电机功率（kW）	电压（V）	材质
CQSG32-125L	32	20	3.2	20	1.1	380	不锈钢 304
CQSG32-160L	32	20	3.2	32	1.5	380
CQSG40-105L	40	25	3.2	12.5	1.1	380
CQSG40-125L	40	25	6.3	20	2.2	380
CQSG40-160L	40	25	6.3	32	3	380
CQSG40-200L	40	25	6.3	50	5.5	380
CQSG50-85L	50	32	6.3	8	1.1	380
CQSG50-105L	50	32	6.3	12.5	1.5	380
CQSG50-125L	50	32	12.5	20	3	380
CQSG50-160L	50	32	12.5	32	4	380
CQSG50-200L	50	32	12.5	50	7.5	380
CQSG50-250L	50	32	12.5	80	18.5	380
CQSG65-125L	65	50	25	20	4	380
CQSG65-160L	65	50	25	32	7.5	380
CQSG65-200L	65	40	25	50	15	380
CQSG65-250L	65	40	25	80	22	380
CQSG80-125L	80	65	50	20	7.5	380
CQSG80-160L	80	65	50	32	15	380
CQSG80-200L	80	50	50	50	22	380
CQSG80-250L	80	50	50	80	37	380
CQSG100-125L	100	80	100	20	15	380
CQSG100-160L	100	80	100	32	22	380
CQSG100-200L	100	65	100	50	37	380
CQSG100-250L	100	65	100	80	55	380
注:每个类型都可配防爆电机

CQB-F型氟塑料磁力泵被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗电解、无线电、化成箔、科研机构、国防工业等职业运送恣意浓度的酸性、碱性、油类、毒性液体、稀有宝贵液体、易挥发性的化学介质。特别是易漏、易燃、易爆液体的运送。适用温度：-30℃～120℃。
