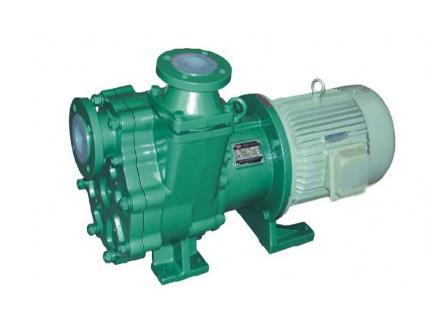

ZMD氟塑料自吸磁力泵

一、概述：

ZMD氟塑料自吸磁力泵采用电机直联式结构，由中间支架支撑，结构紧凑，拆卸维护方便，采用高性能磁性材料“钕铁硼”制造内外磁体，隔离套采用进口非金属材料，彻底消除了一般磁力泵具有的磁涡流损耗，可输送高浓度，密度大于1.84的强腐蚀介质；主要部件采用钢衬F46，泵体强度高，能耐所有强酸，强碱的腐蚀；产品充分结合了磁力泵与自吸泵的优点，是在IMD磁力泵的基础上延伸开发出来的产品，最突出的特点是既具有自吸泵的自吸功能又有磁力泵的无泄漏、运转宁静的优点，是液下泵最好的替代产品。特别适合于输送易燃、易爆、有毒、有挥发性及贵重介质。现已批量投放市场，在很多项目上替代了进口磁力泵。

二、用途：

本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼，汽车制造的酸洗工艺，稀土分离、农药、染料、医药、造纸，电镀，无线电等行业。适用温度：-20℃～100℃。

三、防漏设计：

取消了轴封、利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

四、操作原理：

驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。

五、泵体结构：

泵接触液体部分是氟塑料，但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。ZMD型氟塑料自吸磁力泵为电机直联式，由中间支架支撑，安装拆卸方便，结构紧凑、安全节能。

性能与参数：

型号	流量 (m³/h)	扬程 (m)	电机功率 (KW)	汽蚀余量(m)	口径		效率 (%)	重量（Kg）
型号	流量 (m³/h)	扬程 (m)	电机功率 (KW)	汽蚀余量(m)	进口(mm)	出口(mm)	效率 (%)	重量（Kg）
40ZMD-34F	3	34	4	3.0	40	25	16	110
40ZMD-32F	6	32	4	3.0			26	110
40ZMD-28F	10	28	4	3.0			24	110
50ZMD-20F	12	20	2.2	3.0	50	40	35	120
50ZMD-34F	8	34	5.5	3.0	50	50	25	188
50ZMD-32F	15	32	5.5	3.0			44	188
50ZMD-28F	20	28	5.5	3.0			44	188
50ZMD-49F	8	49	7.5	3.5			21	188
50ZMD-48F	12.5	48	7.5	3.5			35	188
50ZMD-47F	15	47	7.5	3.5			40	188
65ZMD-34F	20	34	7.5	3.5	65	50	40	200
65ZMD-32F	30	32	7.5	3.5			52	200
65ZMD-28F	35	28	7.5	3.5			48	200
65ZMD-45F	20	45	11	4.5	65	40	40	290
65ZMD-45F	25	45	11	4.5			44	290
65ZMD-40F	35	40	11	4.5			53	290
80ZMD-34F	35	34	11	3.5	80	65	50	280
80ZMD-32F	60	32	11	3.5			55	280
80ZMD-28F	65	28	11	3.5			50	280
80ZMD-46F	35	46	18.5	4.5	80	50	38	320
80ZMD-45F	50	45	18.5	3.5			50	320
80ZMD-40F	60	40	18.5	3.5			48	320
注：若规格型号超出此范围，我厂可根据用户要求予以调整

注：1、*为标准规格;尽量选用与本表相同或相近的参数，若不在此表范围内，本厂通过改进叶轮来实现。
2、使用工况点流量过小时出口应接回流管.
