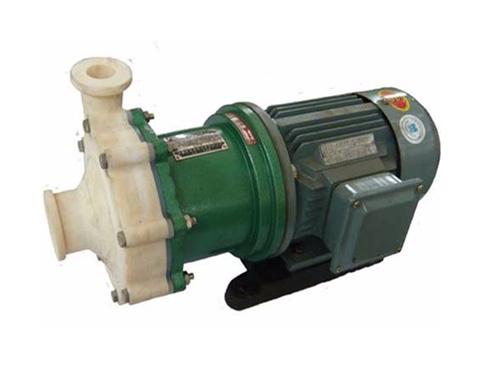

CQB型氟塑料磁力泵

氟塑料磁力泵/四氟磁力泵/耐酸碱磁力泵/氟合金磁力泵，耐强酸强碱，防腐防漏。是输送浓硫酸、浓硝酸、浓盐酸、氢氟酸的首选耐腐蚀泵，超强的耐腐蚀能力，无泄漏，万无一蚀。

一、氟塑料磁力泵概述：
　　CQB型氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，氟塑料磁力泵，其过流部件全部采用氟塑料制造，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀性能极强等特点，其性能达到世界同类产品的先进水平，已广泛替代进口磁力泵。
CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。

二、氟塑料磁力泵产品特点：
CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB氟塑料磁力泵可连续输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。适用温度：-30℃-120℃。该系列磁力泵均可配备泵类用保护器，以防止机组空运转或超负荷，造成泵内部件或配套电机损坏。

三、氟塑料磁力泵用途：
CQB磁力泵结构紧凑，外型美观，体积小，躁声低，运行可靠，使用维修方便产品广泛适用于：化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、科研机构、国防工业等单位抽送酸，碱液，油类稀有贵重液，毒液，挥发性液体。特别是易漏，易燃，易爆液体的抽送。选用配套防爆电机则更为理想。

适用温度：-20°C至120°C。

氟塑料磁力泵型号与参数：

短支架

型号	流量	扬程	效率	汽蚀余量	进口*出口	转速	电机功率	整机质量
	m³/h	m	%	m	mm	r/min	kw	kg
CQB16-12-50F	*0.6	2	8	9	16×12	2900	0.025	5
	0.8	1.5	10
CQB15-15-65F	*0.8	3.2	16	6	15×15	2900	0.18	7
	1	2.8	18
CQB20-15-75F	1	7	20	6	20×15	2900	0.18	8
	*1.6	7	22
CQB25-20-100F	1	10.5	25	6	25×20	2900	0.37	12
	*2.5	10.5	28
CQB32-20-110F	4	13.5	30	6	32×20	2900	0.55	18
	*5.5	13	35
CQB40-25-120F	4	15	36	5	40×25	2900	0.75	35
	*6.3	15	42
	8	12	42
CQB40-40-100F	4	11	38	5	40×40	2900	0.55	20
	*6	11	43
	8	9	45
CQB40-40-125F	4	19	35	3.7	40×40	2900	1.1	40
	*6.5	17.5	42
	9	16	40
CQB50-32-125F	7	22	28	3.5	50×32	2900	1.5	45
	*12	20	42
	15	19	46
CQB50-32-125F	7	22	28	3.5	50×32	2900	2.2	70
	*12.5	20	42
	15	19	46
CQB50-32-160F	7	33	30	3.5	50×32	2900	4	90
	*12.5	32	39
	15	29	41
CQB65-50-150F	15	26	40	4	65×50	2900	4	100
	*20	25	48
	25	24	52
CQB65-50-160F	15	32	38	4	65×50	2900	4	100
	*17.5	32	40
	20	29	47
CQB65-50-180F	6	37	22	4	65×50	2900	5.5	120
	*8	36	28
	10	33	30
CQB65-40-250FB	15	82	35	4	65×40	2900	18.5	315
	*25	80	41
	30	75	44
CQB80-65-160FB	35	34	45	4	80×65	2900	11	285
	*50	32	60
	60	28	52
CQB80-50-250FB	35	82	45	5	80×50	2900	30	390
	*50	80	51
	60	75	53
CQB100-80-160FB	70	34	53	5	100×80	2900	18.5	260
	*100	32	58
	120	30	60
CQB100-65-200FB	70	52	55	4.5	100×65	2900	30	390
	*100	50	61
	120	46	64

长支架

型号	流量	扬程	效率	汽蚀余量	进口*出口	转速	电机功率	整机质量
	m³	m	%	m	mm	r/min	kw	kg
CQB50-32-125FL	7	22	28	3.5	50×32	2900	2.2	105
	*12.5	20	42
	15	19	46
CQB50-32-160FL	7	33	30	3.5	50×32	2900	4	140
	*12.5	32	39
	15	29	41
CQB50-32-200FL	7	52	20	3.5	50×32	2900	7.5	210
	*12.5	50	31
	15	48	35
CQB65-50-160FL	15	33	41	4	65×50	2900	7.5	210
	*25	32	51
	30	29	55
CQB65-40-200FL	15	51	41	4	65×40	2900	11	250
	*25	50	48
	30	49	54
CQB80-65-160FL	35	34	45	4	80×65	2900	11	285
	*50	32	60
	60	28	52
CQB80-50-200FL	35	52	50	4	80×50	2900	18.5	320
	*50	50	60
	60	45	60
CQB100-80-160FL	70	34	53	5	100×80	2900	18.5	300
	*100	32	58
	120	30	60

注：1、*为标准规格;尽量选用与本表相同或相近的参数，若不在此表范围内，本厂通过改进叶轮来实现。
2、使用工况点流量过小时出口应接回流管.
