自吸泵

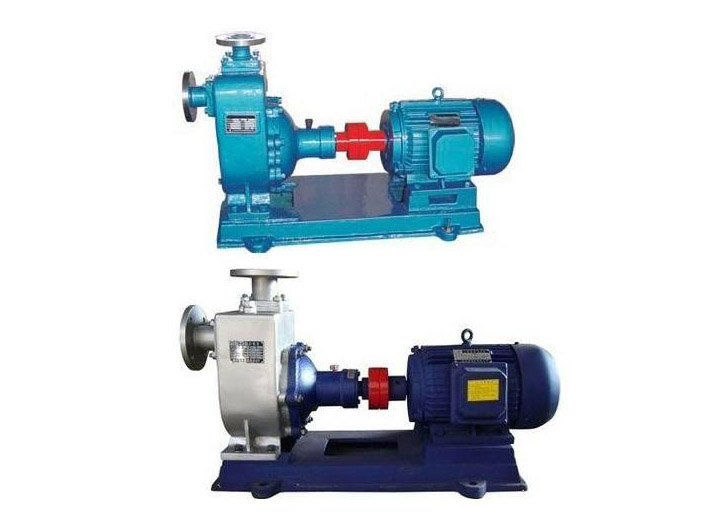

ZX型卧式自吸离心泵
我要询价
  • 产品概述
  • 性能参数

    • 详细信息



      一、ZX型卧式自吸离心泵产品概述：

             ZX型卧式自吸离心泵该型式泵与其它型式的自吸离心泵比较，因为泵本身没 有逆止阀，结构最为简单；工作最为可靠；无 故障工作时间长，维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。
      ZX型卧式自吸离心泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。
      ZX型卧式自吸离心泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

      二、ZX型卧式自吸离心泵产品用途：

      适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
      适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
      装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
      可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的最理想配套泵种。


      三、ZX型卧式自吸离心泵结构图

      ZX型卧式自吸离心泵外形安装尺寸

      自吸离心泵

      ZX型卧式自吸离心泵外形安装尺寸表

      自吸离心泵


      三、ZX型卧式自吸离心泵技术参数：

      流量：6.3～400m3/h；
      扬程：5～132m；
      转速：2900、1450r/min；
      功率：0.55～110KW；
      进口直径：50～200mm；
      最高工作压力：1.6Mpa。

      四、ZX型卧式自吸离心泵型号意义：

       自吸离心泵

      五、ZX型卧式自吸离心泵性能参数：


      型  号 流 量Q 扬 程 吸 程 自吸性能 转 速 电机功率
      (m3/h) (L/s) (m) (m) (min/5m) (r/min) KV
      25ZX3.2-20 3.2 0.9 20 6.5 1.9 2900 0.75
      25ZX3.2-32 3.2 0.9 32 6.5 1.8 2900 1.1
      40ZX6.3-20 6.3 1.8 20 6.5 1.9 2900 1.1
      40ZX10-40 10 2.8 40 6.5 1.5 2900 4
      50ZX15-12 15 4.2 12 6.5 2.4 2900 1.5
      50ZX18-20 18 5 20 6.5 1.9 2900 2.2
      50ZX12.5-32 12.5 3.5 32 6.5 1.5 2900 3
      50ZX20-30 20 5.6 30 6.5 1.5 2900 4
      50ZX14-35 14 3.9 35 6.5 1.5 2900 4
      50ZX10-40 10 2.8 40 6.5 1.5 2900 4
      50ZX12.5-50 12.5 3.5 50 6.5 1.4 2900 5.5
      50ZXZX15-60 15 4.2 60 6.5 1.3 2900 7.5
      50ZX20-7.5 20 5.6 7.5 6.5 1.3 2900 11
      65ZX30-15 30 8.3 15 6.5 2 2900 3
      65ZX25-32 25 6.9 32 6 1.5 2900 5.5
      80ZX35-13 35 9.7 13 6 3.4 2900 3
      80ZX43-17 43 12 17 6 1.8 2900 4
      80ZX40-22 40 11.1 22 6 1.9 2900 5.5
      80ZX50-25 50 13.9 25 6 1.5 2900 7.5
      80ZX50-32 50 13.9 32 6 1.5 2900 7.5
      80ZX60-55 60 16.7 55 6 1.5 2900 18.5
      80ZX60-70 60 16.7 70 6 1.2 2900 22
      100ZX100-20 100 27.8 20 6 1.8 2900 11
      100ZX100-40 100 27.8 40 6 1.8 2900 22
      100ZX100-65 100 27.8 65 6 1.8 2900 30
      100ZX70-75 70 19.4 75 6 1.8 2900 30
      150ZX170-55 170 47.2 55 5 1.8 2900 45
      150ZX170-65 170 47.2 65 5 1.3 2900 55
      150ZX160-80 160 44.4 80 5 1.2 2900 55
      200ZX400-32 400 111.1 32 5 2 1450 55
      200ZX280-63 280 77.8 63 5 1.5 1450 90
      200ZX350-65 350 97.2 65 5 1.5 1450 110
      250ZX550-32 550 152.8 32 5 2 1450 75
      250ZX400-50 400 111.1 50 5 2 1450 90
      250ZX450-55 450 125 55 5 2 1450 110
      250ZX400-75 400 111.1 75 5 1.5 1450 132
      300ZX600-32 600 166.7 32 5 2 1450 90
      300ZX500-50 500 138.9 50 5 2 1450 110
      300ZX550-55 550 152.8 55 5 2 1450 132

      ZX型卧式自吸离心泵性能参数：


      型  号 流 量Q 扬 程 吸 程 自吸性能 转 速 电机功率
      (m3/h) (L/s) (m) (m) (min/5m) (r/min) KV
      25ZX3.2-20 3.2 0.9 20 6.5 1.9 2900 0.75
      25ZX3.2-32 3.2 0.9 32 6.5 1.8 2900 1.1
      40ZX6.3-20 6.3 1.8 20 6.5 1.9 2900 1.1
      40ZX10-40 10 2.8 40 6.5 1.5 2900 4
      50ZX15-12 15 4.2 12 6.5 2.4 2900 1.5
      50ZX18-20 18 5 20 6.5 1.9 2900 2.2
      50ZX12.5-32 12.5 3.5 32 6.5 1.5 2900 3
      50ZX20-30 20 5.6 30 6.5 1.5 2900 4
      50ZX14-35 14 3.9 35 6.5 1.5 2900 4
      50ZX10-40 10 2.8 40 6.5 1.5 2900 4
      50ZX12.5-50 12.5 3.5 50 6.5 1.4 2900 5.5
      50ZXZX15-60 15 4.2 60 6.5 1.3 2900 7.5
      50ZX20-7.5 20 5.6 7.5 6.5 1.3 2900 11
      65ZX30-15 30 8.3 15 6.5 2 2900 3
      65ZX25-32 25 6.9 32 6 1.5 2900 5.5
      80ZX35-13 35 9.7 13 6 3.4 2900 3
      80ZX43-17 43 12 17 6 1.8 2900 4
      80ZX40-22 40 11.1 22 6 1.9 2900 5.5
      80ZX50-25 50 13.9 25 6 1.5 2900 7.5
      80ZX50-32 50 13.9 32 6 1.5 2900 7.5
      80ZX60-55 60 16.7 55 6 1.5 2900 18.5
      80ZX60-70 60 16.7 70 6 1.2 2900 22
      100ZX100-20 100 27.8 20 6 1.8 2900 11
      100ZX100-40 100 27.8 40 6 1.8 2900 22
      100ZX100-65 100 27.8 65 6 1.8 2900 30
      100ZX70-75 70 19.4 75 6 1.8 2900 30
      150ZX170-55 170 47.2 55 5 1.8 2900 45
      150ZX170-65 170 47.2 65 5 1.3 2900 55
      150ZX160-80 160 44.4 80 5 1.2 2900 55
      200ZX400-32 400 111.1 32 5 2 1450 55
      200ZX280-63 280 77.8 63 5 1.5 1450 90
      200ZX350-65 350 97.2 65 5 1.5 1450 110
      250ZX550-32 550 152.8 32 5 2 1450 75
      250ZX400-50 400 111.1 50 5 2 1450 90
      250ZX450-55 450 125 55 5 2 1450 110
      250ZX400-75 400 111.1 75 5 1.5 1450 132
      300ZX600-32 600 166.7 32 5 2 1450 90
      300ZX500-50 500 138.9 50 5 2 1450 110
      300ZX550-55 550 152.8 55 5 2 1450 132

      适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
      适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
      装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
      可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的最理想配套泵种。
