化工泵

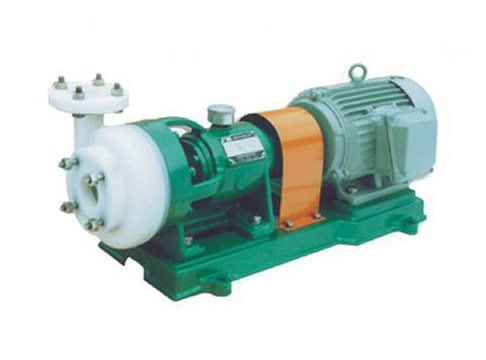

FSB型氟塑料合金离心泵

我要询价

产品概述
性能参数

详细信息

一、FSB型氟塑料合金离心泵产品概述：

FSB型氟塑料合金离心泵按国际标准设计，泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前世界上最强耐腐蚀装备之一。其具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、FSB型氟塑料合金离心泵技术参数：

流量：3.6～100m3/h；
扬程：15～55m；
转速：2900r/min；
功率：1.5～18.5KW；
进口直径：25～100mm；
适用温度：-20℃～120℃。

三、FSB型氟塑料合金离心泵型号意义：

50FSB - 30D
50 – 吸入口直径(mm)
FS – 过流部件材料为氟塑料
B – 单级单吸悬臂式离心泵
30 – 设计扬程(m)
D – 短支架联接式

四、FSB型氟塑料合金离心泵性能参数：

型号	流量 m3\h	扬程(m)	口径 (mm)		功率 (Kw)	转速 (r/min)	汽蚀余量 (m)	效率 (%)
型号	流量 m3\h	扬程(m)	进口	出口	电机功率	转速 (r/min)	汽蚀余量 (m)	效率 (%)
25FSB-10	1.5	10	25	20	1.5	2900	6	29
25FSB-18	3.6	18	25	20	2.2	2900	6	27
25FSB-25	3.6	25	25	20	2.2	2900	6	27
40FSB-15	5	15	40	32	3	2900	6	40
40FSB-20	10	20	40	32	4	2900	6	42
40FSB-30	10	30	40	32	4	2900	6	38
40FSB-40	10	40	40	32	5.5	2900	5.5	35
40FSB-50	10	50	40	32	7.5	2900	5	33
50FSB-20	15	20	50	40	4	2900	6	51
50FSB-25	15	25	50	40	4	2900	6	49
50FSB-30	15	30	50	40	4	2900	6	44.5
50FSB-40	15	40	50	32	5.5/7.5	2900	5.5	35
50FSB-50	15	50	50	32	7.5/11	2900	5.5	33
50FSB-63	15	63	50	32	11	2900	5.5	30
65FSB-32	29	32	65	50	5.5	2900	6	57
65FSB40	29	40	65	40	11	2900	5.5	53
65FSB-50	29	50	65	40	15	2900	5.5	46
65FSB-64	29	64	65	40	15/18.5	2900	5.5	44
80FSB-20	50	20	80	65	5.5	2900	6	69
80FSB-25	50	30	80	65	7.5	2900	5.5	64
80FSB-30	50	34	80	65	11	2900	5.5	64
80FSB-40	50	40	80	50	11/15	2900	5.5	60
80FSB-50	50	50	80	50	15/18.5	2900	6	53
80FSB-55	50	55	80	50	15/18.5	2900	5.5	47
80FSB-55	50	80	80	50	30/37	2900	5.5	36
100FSB-32	100	32	100	80	18.5/22	2900	5.5	70
100FSB-40	100	40	100	80	18.5/22	2900	5.5	70
100FSB-50	100	50	100	65	22/30	2900	5.5	62

FSB型氟塑料合金离心泵结构图

FSB型氟塑料合金离心泵

ZS型不锈钢冲压离心泵材料对照表

FSB型氟塑料合金离心泵

FSB型氟塑料合金离心泵尺寸图

FSB型氟塑料合金离心泵

ZS型不锈钢冲压离心泵尺寸表

FSB型氟塑料合金离心泵

FSB型氟塑料合金离心泵性能参数：

型号	流量 m3\h	扬程(m)	口径 (mm)		功率 (Kw)	转速 (r/min)	汽蚀余量 (m)	效率 (%)
型号	流量 m3\h	扬程(m)	进口	出口	电机功率	转速 (r/min)	汽蚀余量 (m)	效率 (%)
25FSB-10	1.5	10	25	20	1.5	2900	6	29
25FSB-18	3.6	18	25	20	2.2	2900	6	27
25FSB-25	3.6	25	25	20	2.2	2900	6	27
40FSB-15	5	15	40	32	3	2900	6	40
40FSB-20	10	20	40	32	4	2900	6	42
40FSB-30	10	30	40	32	4	2900	6	38
40FSB-40	10	40	40	32	5.5	2900	5.5	35
40FSB-50	10	50	40	32	7.5	2900	5	33
50FSB-20	15	20	50	40	4	2900	6	51
50FSB-25	15	25	50	40	4	2900	6	49
50FSB-30	15	30	50	40	4	2900	6	44.5
50FSB-40	15	40	50	32	5.5/7.5	2900	5.5	35
50FSB-50	15	50	50	32	7.5/11	2900	5.5	33
50FSB-63	15	63	50	32	11	2900	5.5	30
65FSB-32	29	32	65	50	5.5	2900	6	57
65FSB40	29	40	65	40	11	2900	5.5	53
65FSB-50	29	50	65	40	15	2900	5.5	46
65FSB-64	29	64	65	40	15/18.5	2900	5.5	44
80FSB-20	50	20	80	65	5.5	2900	6	69
80FSB-25	50	30	80	65	7.5	2900	5.5	64
80FSB-30	50	34	80	65	11	2900	5.5	64
80FSB-40	50	40	80	50	11/15	2900	5.5	60
80FSB-50	50	50	80	50	15/18.5	2900	6	53
80FSB-55	50	55	80	50	15/18.5	2900	5.5	47
80FSB-55	50	80	80	50	30/37	2900	5.5	36
100FSB-32	100	32	100	80	18.5/22	2900	5.5	70
100FSB-40	100	40	100	80	18.5/22	2900	5.5	70
100FSB-50	100	50	100	65	22/30	2900	5.5	62

广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
